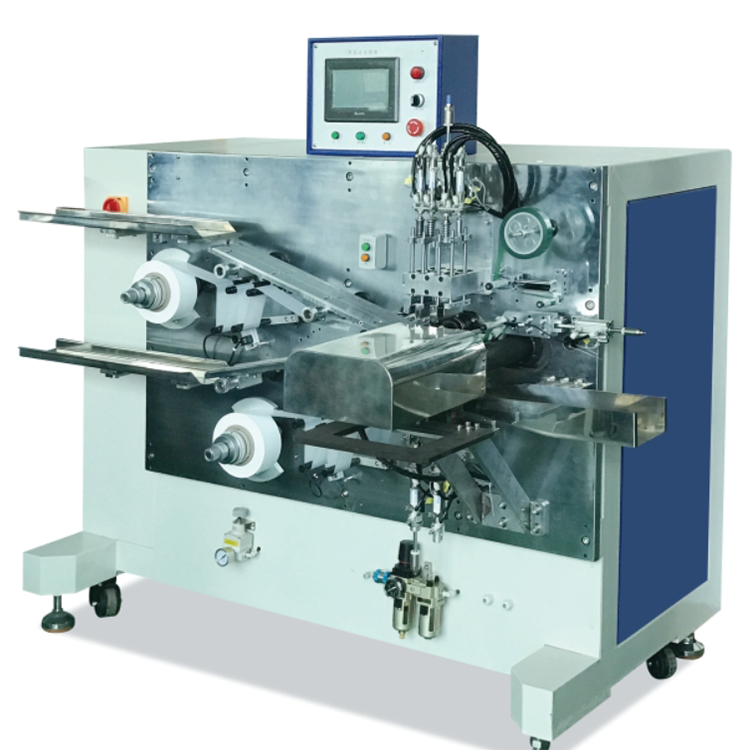

乐克半自动卷绕机介绍

 一、引言

随着新能源产业的迅速发展，电池作为新能源存储和供应的核心组件，其生产技术和设备不断创新和优化。软包电池因其具备高能量密度、良好的安全性和灵活性等优势，在消费电子、电动汽车等领域得到了广泛的应用。而在软包电池的生产过程中，卷绕工序是决定电池性能和质量的关键环节之一，软包电池半自动卷绕机则是完成这一重要工序的核心设备。

二、设备结构与工作原理

软包电池半自动卷绕机主要由放卷机构、张力控制系统、卷绕机构、纠偏系统、切断机构、焊接机构、输送机构以及控制系统等部分组成。

放卷机构用于承载和释放正负极片以及隔膜的卷材，确保在卷绕过程中材料的稳定供应。张力控制系统通过传感器和执行机构，实时监测和调整卷材的张力，使其保持在合适的范围内，避免因张力过大导致材料拉伸变形或张力过小引起的卷材松弛、错位等问题。

卷绕机构是设备的核心部件，通常由卷针、驱动装置和导向装置组成。卷针负责将正负极片和隔膜按照预定的顺序和层数进行卷绕，驱动装置提供卷绕所需的动力，导向装置则保证卷绕过程中材料的准确位置和方向。

纠偏系统用于监测卷材在运行过程中的偏移情况，并通过调整放卷机构或导向装置，及时纠正卷材的位置偏差，确保卷绕的精度和质量。

切断机构在完成一定长度的卷绕后，将正负极片和隔膜准确切断。焊接机构则对切断后的极片进行焊接，以固定电芯的结构。

输送机构负责将卷绕完成的电芯输送至下一工序进行进一步的处理。

控制系统是整个设备的大脑，它协调各个部件的动作，实现设备的自动化运行，并对设备的运行状态、工艺参数进行监测和控制，确保设备稳定、高效地生产出符合质量要求的电芯。

三、设备特点与优势

1. 高精度卷绕

采用先进的控制系统和精密的机械部件，能够实现高精度的卷绕，保证电芯的尺寸一致性和内部结构的稳定性，从而提高电池的性能和安全性。

2. 良好的兼容性

可以适应不同规格和型号的正负极片、隔膜以及电芯设计，通过简单的调整和设置，即可满足多样化的生产需求。

3. 稳定可靠的性能

选用优质的材料和零部件，并经过严格的质量检测和可靠性测试，确保设备在长时间连续运行中的稳定性和可靠性，减少设备故障和停机时间，提高生产效率。

4. 易于操作和维护

配备了人性化的操作界面和便捷的维护通道，操作人员经过简单培训即可熟练掌握设备的操作方法，同时方便维护人员进行设备的日常保养和故障维修。

5. 安全保护功能

具备完善的安全保护装置，如过载保护、紧急停机按钮、安全光幕等，有效保障操作人员的人身安全和设备的正常运行。

四、设备的操作流程

1. 准备工作

首先，将正负极片和隔膜的卷材安装在放卷机构上，并调整好张力。然后，根据生产要求设置好卷绕的工艺参数，如卷绕层数、卷绕速度、张力值等。

2. 启动设备

确认各项准备工作完成后，启动设备，卷绕机开始自动运行。正负极片和隔膜在张力控制系统和导向装置的作用下，按照预定的顺序和位置进入卷绕机构。



3. 卷绕过程

卷针在驱动装置的带动下，将正负极片和隔膜卷绕成电芯。在卷绕过程中，纠偏系统实时监测卷材的位置偏差，并进行自动纠正。同时，控制系统对设备的运行状态和工艺参数进行实时监控。

4. 切断与焊接

当卷绕达到设定的长度后，切断机构将正负极片和隔膜切断，焊接机构对切断后的极片进行焊接，完成电芯的初步成型。

5. 电芯输出

输送机构将卷绕完成的电芯输送至下一工序，进行后续的封装、注液等处理。

五、设备的维护与保养

为了确保软包电池半自动卷绕机的长期稳定运行和良好的性能，定期的维护与保养是必不可少的。

1. 日常维护

每天工作结束后，应对设备进行清洁，清除表面的灰尘、杂物和残留的材料。检查设备各部位的连接件是否松动，如有松动应及时紧固。检查张力控制系统、纠偏系统等关键部件的工作状态，确保其正常运行。

2. 定期保养

定期对设备的机械部件进行润滑，检查电气系统的连接情况和元件的工作性能，更换易损件，如卷针、刀具等。同时，根据设备的使用情况和厂家的建议，对设备进行全面的调试和校准。

3. 故障排除

当设备出现故障时，应及时停机，并根据故障现象进行分析和排查。对于常见的故障，如张力不稳定、卷材偏移等，可以通过检查传感器、执行机构、机械部件的磨损情况等进行诊断和处理。对于复杂的故障，应联系厂家的技术支持人员进行维修。

六、应用领域与市场前景

软包电池半自动卷绕机广泛应用于消费电子、电动汽车、储能等领域的软包电池生产。随着新能源市场的不断扩大，对软包电池的需求持续增长，这将为软包电池半自动卷绕机带来广阔的市场前景。同时，随着技术的不断进步和工艺的不断优化，卷绕机的性能和效率将不断提高，进一步推动软包电池产业的发展。

七、结语

软包电池半自动卷绕机作为软包电池生产过程中的关键设备，其性能和质量直接影响着电池的品质和生产效率。随着新能源产业的快速发展，对卷绕机的需求将不断增加，同时对其性能和技术水平也提出了更高的要求。未来，卷绕机制造商将不断创新和改进，为软包电池产业的发展提供更加先进、高效、可靠的设备支持。
