高真空挡板阀用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。高真空挡板阀按轴封结构可分GD-J型橡胶轴封和GD-J(b)型波纹管轴封两种。按通导形式可分GD-J为角通型式，GD-S为带预抽口的三通型式。

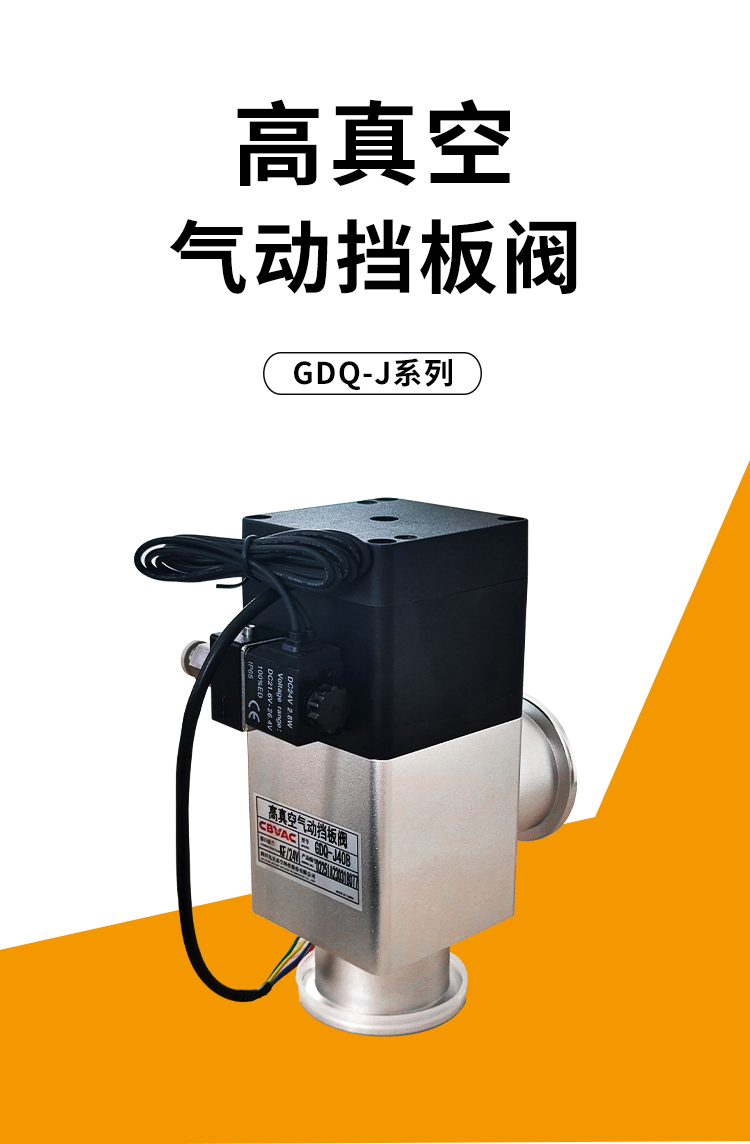

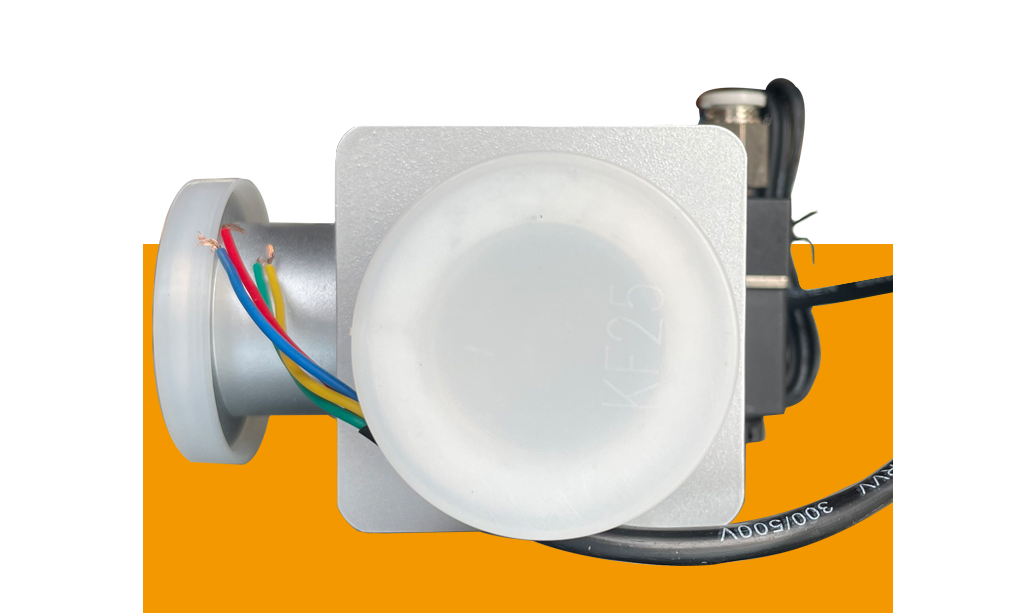

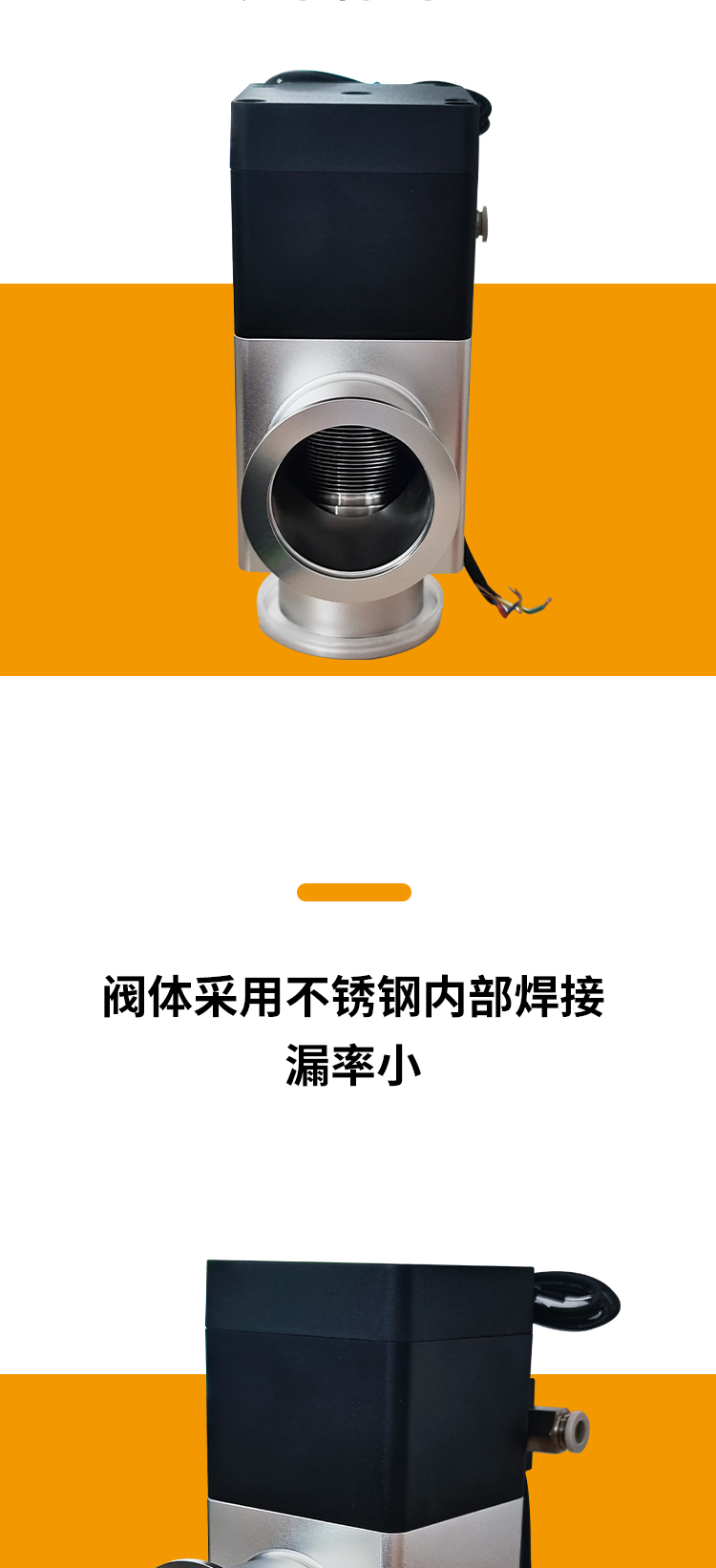

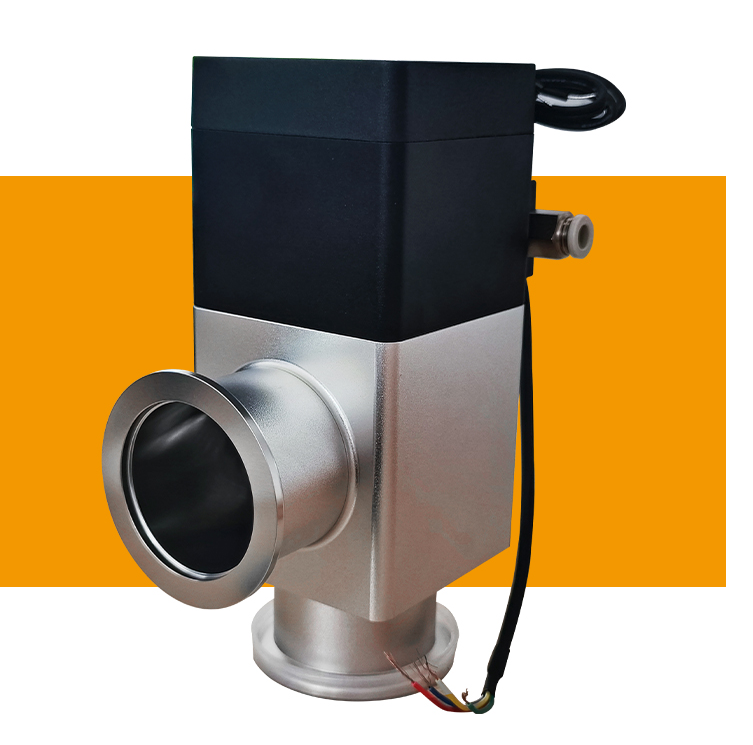

高真空挡板阀

用    于

接通或切断真空管路中的气流

分    类

GD-J为角通型式GD-S为的三通型式

适用介质

为纯净空气和非腐蚀性气体

产品特点

1、标准化、模块化设计，易于更换及维修；

2、便于清洁的设计；

3、电磁阀采用节能设计，体积小。

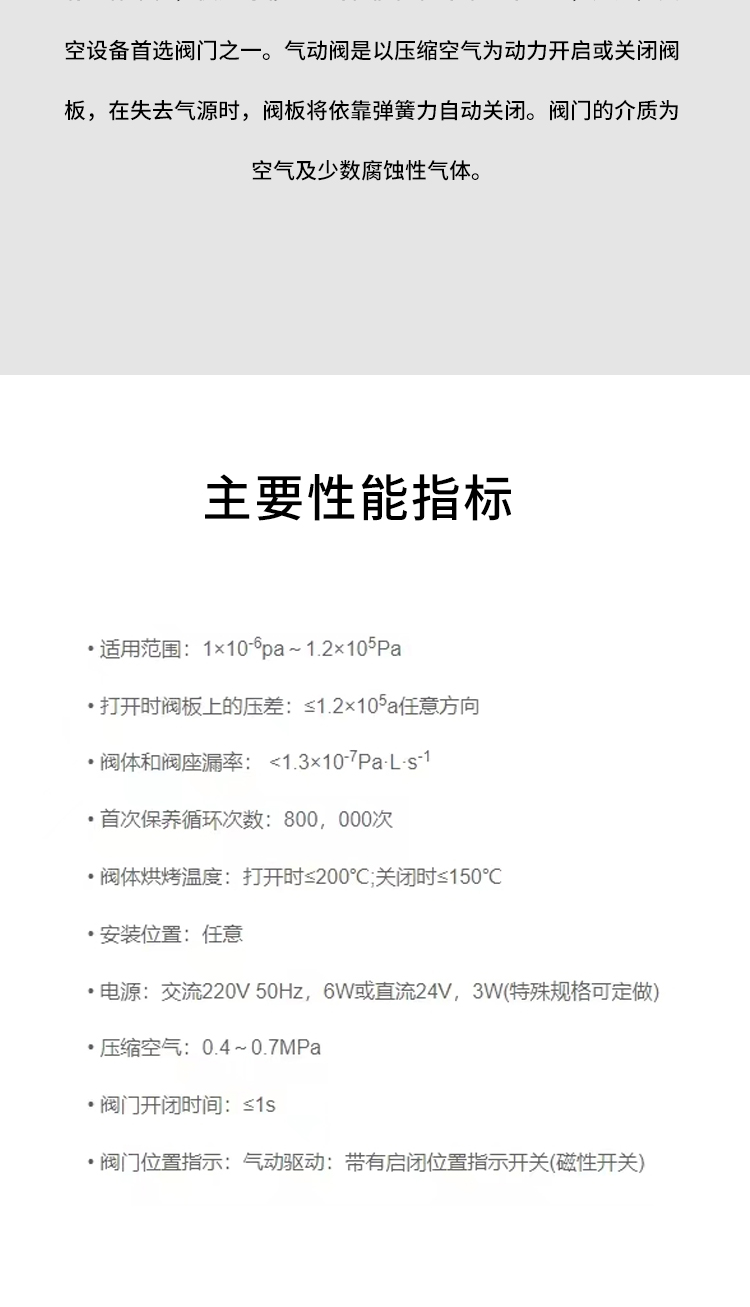

主要性能指标

1、适用范围

打开时阀板上的压差：≤1.2×105Pa任意方向

阀体和阀座漏率：≤1.3×10-7Pa·L·s-1

建议首次维修前循环次数：　200，000次

阀体烘烤温度：≤150℃

2、安装位置

手动驱动：任意-气动驱动：任意

电磁驱动：任意（波纹管密封）；密封面朝向真空（氟胶圈密封）

3、电源

气动驱动：交流220V 50Hz，6W或直流24V，3W（特殊规格可定做）

电磁驱动：交流220V或230V 50Hz，起动功率800W、保持功率8W

压缩空气（只适用于气动）：0.4～0.7MPa

阀门开启和关闭时间-气动驱动：≤1s

电磁驱动：开启≤0.1s；关闭≤1s（氟胶圈密封）、关闭≤0.5s（波纹管密封）

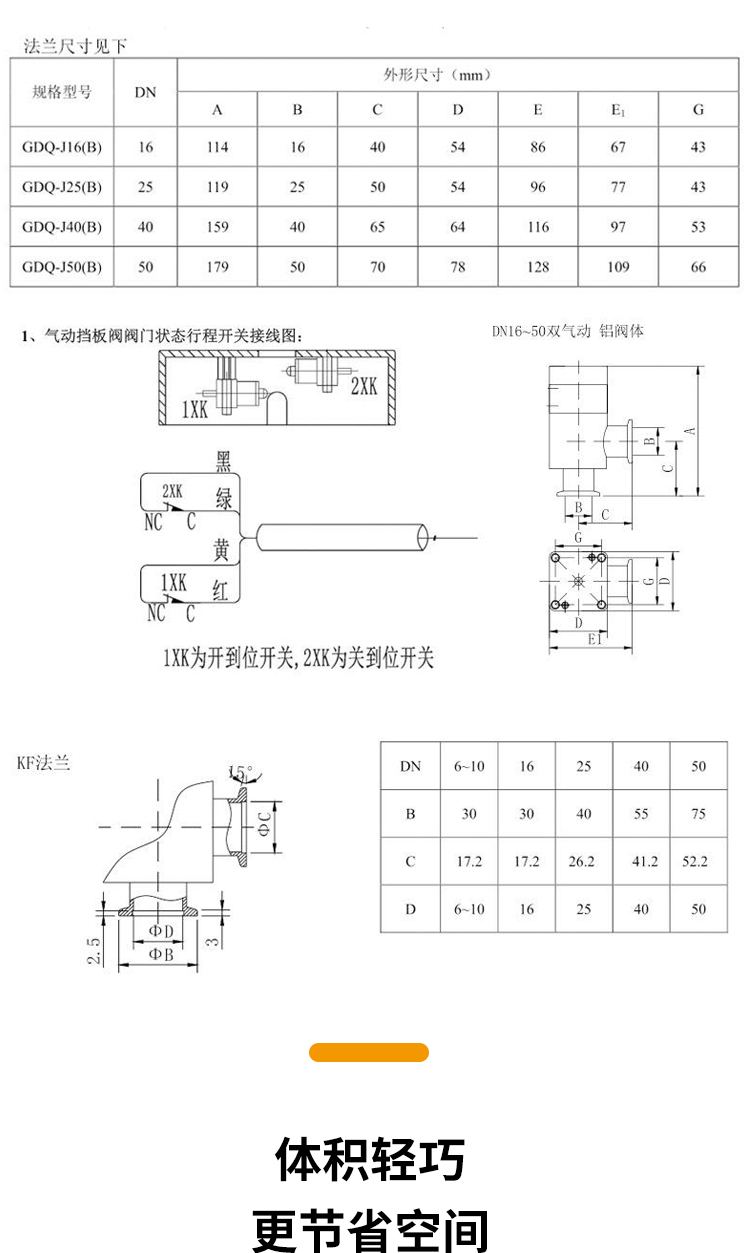

4、阀门位置指示

手动驱动：带有启闭位置指示

气动驱动：带有启闭位置指示开关（磁性开关）

电磁驱动：带有开启位置指示灯

真空阀门应用

真空阀门是真空系统中用以调节气流量、 切断或接通管路的元件。 高真空挡板阀以压缩空气为动力， 通过电磁换向阀改变气路方向， 执行气缸驱动挡板阀启闭运动， 适用于1.3×10-3Pa~1.0×105Pa真空系统中用以开启或隔断气流。 挡板阀具有结构简单， 开闭时间短， 安全可靠， 坚固耐用， 并且可以自动控制等优点， 被广泛应用于电子、 化工、 冶金、 航空、 航天、 材料、 生物医药、 原子能、 宇宙探测等高科技领域。 高真空气动挡板阀的气缸直径及活塞杆直径设计十分重要， 挡板阀在开闭时， 若气缸及活塞杆直径设计不合理则会导致阀门产生无法打开、 启闭时间长等问题。
